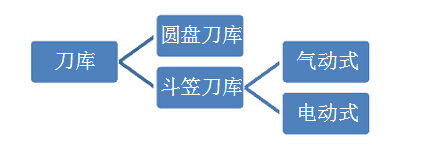

常用的CNC加工中心刀庫分為兩大類：1、圓盤刀庫，也叫刀臂式刀庫；2、鬥笠刀庫。 鬥笠刀庫常用的兩種：1、氣動式；2、電動式
CNC加工中心圓盤刀庫的調試

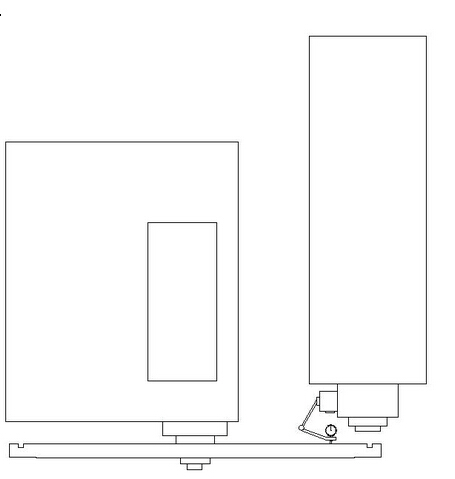

1、檢查刀臂的平直度
將百分表固定在主軸上，檢測刀臂兩端是否平直，如果不平直則必須校正或通知刀庫廠家處理。（平直度在0.10mm以內）。

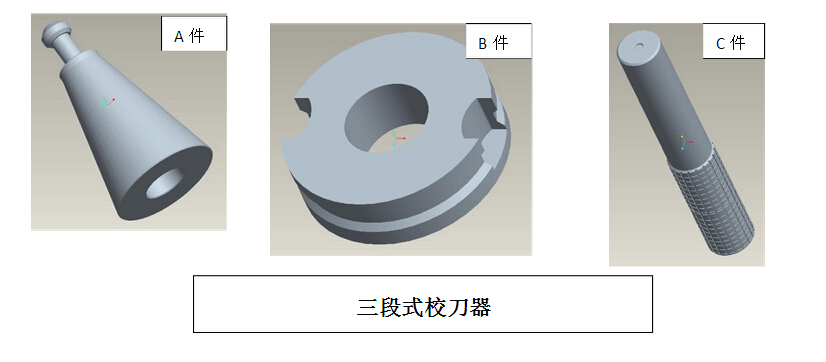

刀臂檢測沒有問題後，再把三段式校刀器A件、B件分別裝在主軸和刀臂上，用C件的鬆緊度作為參照來調整刀庫位置。
2、大體校正刀庫位置
將刀臂擺到扣刀位置（即在主軸下麵，注意觀察位置是否已經到位：刀臂將有一段時間保持固定不動，就可以確認已到達扣刀位置），大體校正刀臂和主軸中心孔的位置。

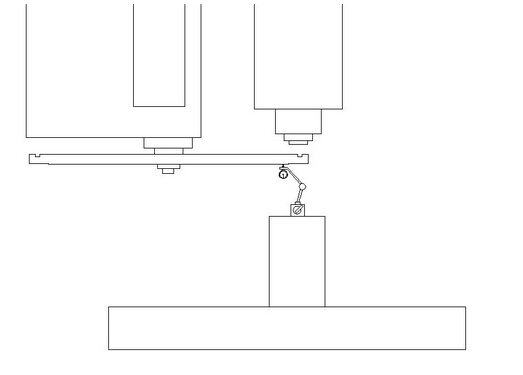

3、調整刀庫的水平度
把百分表固定在工作台上，通過支架和刀庫的調整塊來校正刀臂前後、左右的水平度（水平度在0.15mm以內） 如果左右水平度超差，可以用銅箔墊在刀庫支架底部來調整。
4、準確校正刀庫位置
準確校正校正好刀臂和主軸中心孔的位置
標準的位置應當是，Ｃ件可以輕鬆通過Ｂ件而進入Ａ件的內孔。
注意：刀臂位置相對主軸要往前0.1mm-0.2mm，堅決不能往後，否則換刀時刀臂容易將主軸打壞。
5、再檢查刀庫水平度
校正好刀臂和主軸中心孔的位置後，再檢查刀臂前後、左右的水平度。若水平度超差，則需要重新校正，如此重複第3和第4步，直到符合要求（水平度在0.15mm以內）。

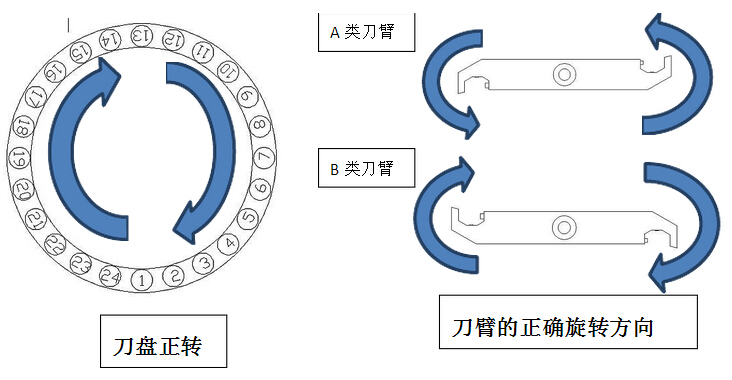

6、檢查刀盤電機和刀臂電機的旋轉方向
檢查刀盤和刀臂的旋轉方向是否正確。刀盤正轉正確的方向應當是刀套號在遞增；刀臂正確的旋轉方向應當是刀臂的缺口往前走（注意：刀臂沒有反轉）。
8、檢查刀套信號
用手按動刀套上下的電磁閥，檢查刀套上檢測到位、下檢測到位的信號是否正確。 三菱係統： X20A（刀套上到位檢測信號），X209（刀套下到位檢查信號） 發那科係統：X8.5（刀套上到位檢測信號），X8.6（刀套下到位檢查信號）
9、檢查刀臂信號
用扳手旋轉刀臂電機尾端，檢查刀臂刹車信號、扣刀信號是否正確。 三菱係統：X203（扣刀，刀臂在主軸底下的位置），X204（原點，刀臂在初始的位置） 發那科係統：X8.1（扣刀，刀臂在主軸底下的位置），X8.0（原點，刀臂在初始的位置） 注意：用扳手旋轉刀臂時，一定要將刀臂電機的刹車拉環拉起才能用扳手去旋轉。
10、調節打刀量
將刀柄裝到主軸上，用手頂住刀柄，選擇一個參考點，按鬆刀按鈕，目測刀柄被打下多少距離，然後調節打刀缸的調節螺絲，如此重複，一直調到標準值為止。調好之後，將刀柄取下。
標準的打刀量為1.5mm。
11、調整鬆、緊刀信號檢測開關和檢測信號
信號檢測開關的觸點應當剛好被壓到圓弧的位置，如下圖
三菱係統：X20C（緊刀到位信號），X20D（鬆刀到位信號）
發那科係統：X3.5（緊刀到位信號），X3.6（鬆刀到位信號）
發那科係統：X3.5（緊刀到位信號），X3.6（鬆刀到位信號）
12、設定主軸定向
將三段式校刀器Ｂ件裝在刀臂上，不斷調節參數，一直到符合標準為止。
標準的主軸定向位置應當是：將主軸卡釘卡進三段式校刀器Ｂ件後，Ｂ件還有可以左右旋轉的間隙。 三菱係統：3108（主軸定向） 發那科係統：4077（主軸定向）
注意：重新設定主軸定向時，一定要先將主軸抬高，直至卡釘離開三段式校刀器的Ｂ件，否則會出現不可預料的後果。
13、設定第二參考點。
三菱係統： 2038（第二參考點） 發那科係統： 1241（第二參考點）

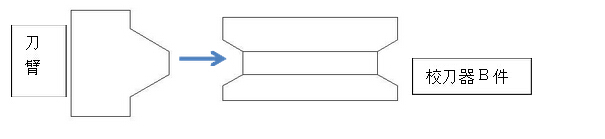

標準的第二參考點位置應當是，刀臂卡進刀柄後，刀臂的凸槽和Ｂ件的凹槽上下縫隙正好合適。
注意：第二參考點的位置必須是將機械坐標抄進參數，切勿看錯坐標，否則會損壞主軸或刀臂！
14、試運行
以上所有步驟都完成後，不要急著把刀柄裝上，先試運行刀庫換刀的動作是否正確。動作正確之後再進行下一步。 如果出現刀套沒有下來，就要檢查刀套電磁閥上、下兩頭的電線是否互換了。
圓盤刀庫正確的換刀動作是：主軸定向→Z軸移動至第二參考點→刀庫選刀→刀套動作（下）→刀臂扣刀→主軸鬆刀→刀臂交換刀具→主軸緊刀→刀臂回到原點→刀套動作（上）→換刀完成
15、換刀
換刀動作正確之後，逐一將刀柄裝上主軸，然後執行換刀，換刀過程中注意觀察換刀的聲音是否偏大，是否有明顯的金屬撞擊聲，或其他的異常聲音。連續換刀20分鍾後，檢查刀庫有無亂刀現象和刀臂電機是否發燙。
注意：換刀測試當中，一定要有兩個刀柄同時交換的情況出現。
CNC加工中心鬥笠刀庫的調試
CNC加工中心鬥笠刀庫的調試方法和圓盤刀庫一樣，隻是要注意以下幾點：
1、 檢查刀盤的平直度。
1、 檢查刀盤的平直度。
2、 將刀盤開到主軸底下，然後再檢查刀盤的水平度。
3、 刀盤開出時，一定要先將主軸抬高。
4、 三菱係統：X20A（刀庫退到位），X209（刀庫進到位）
3、 刀盤開出時，一定要先將主軸抬高。
4、 三菱係統：X20A（刀庫退到位），X209（刀庫進到位）
發那科係統：X8.2（刀庫退到位），X8.3（刀庫進到位）
鬥笠刀庫正確的換刀動作是：主軸定向→Z軸移動至第二參考點→刀庫出來→主軸鬆刀→Z軸移動至機床原點→刀庫選刀→Z軸移動至第二參考點→主軸緊刀→刀庫退回→動作完成
