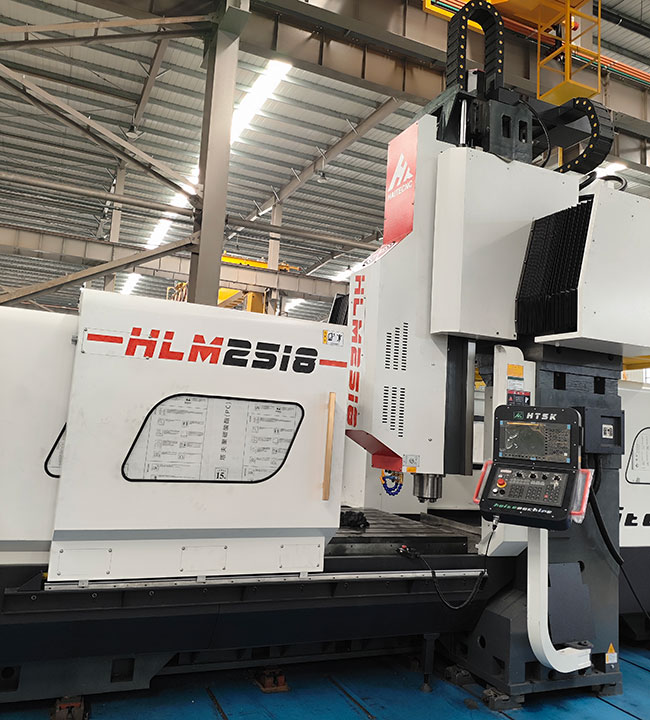

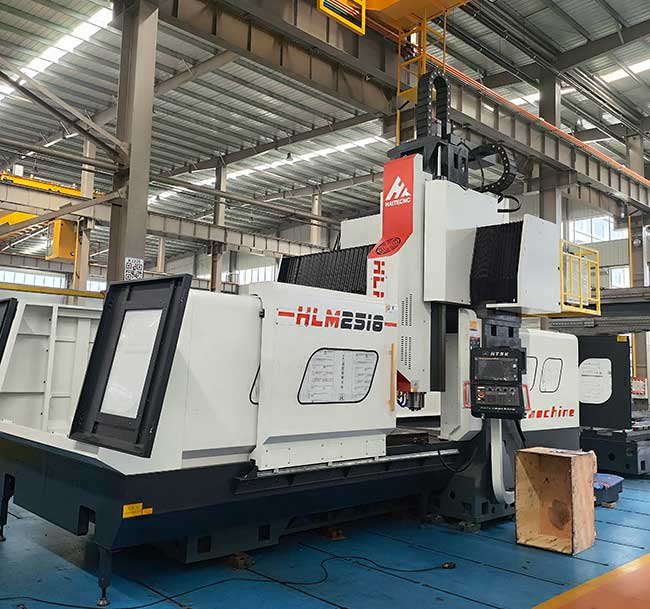

HLC2518龍門加工中心參數
HLC2518 | 規 格 |
工作台規格（長×寬） | 2600*1500mm |
工作台最大載重 | 6000 kg |
X坐標行程 | 2500 mm |
Y坐標行程 | 2000 mm |
Z坐標行程 | 1000mm |
兩立柱之間最大寬度 | 1800 mm |
主軸端麵到工作台距離 | 150mm-1150mm |
X滾柱重載線軌 | 兩條主承載線軌 線軌直徑55mm |
Y滾柱重載線軌 | 55mm 兩條主承載重載強力線軌 |
Z軸導軌 | 矩形內定位結構 硬軌 |
X、Y、Z切削速度 | 1～6000 mm/min |
X、Y、Z快速進給速度 | 15/15/10 m/min |
主軸轉速範圍 | 50～6000 r/min |
主軸錐孔 | BT50-190mm |
主軸伺服電機 | 15/18.5KW |
工作台T型槽（槽數×槽寬×槽距） | 7×22×170mm |
定位精度 | 500±0.008mm |
重複定位精度 | 500±0.006mm |
Z向配重 | 氮氣雙缸平衡係統 |
數控係統 | 台灣新代/日本發那科/西門子 |
氣源壓力 | 0.5-0.8 MPa |
機床輪廓尺寸約 （L×W×H） | 7500mm*4200mm*3500mm |
機床重量(約) | 25T |
