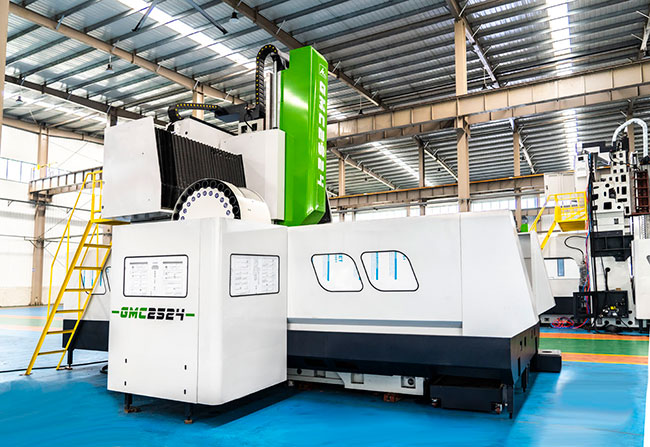

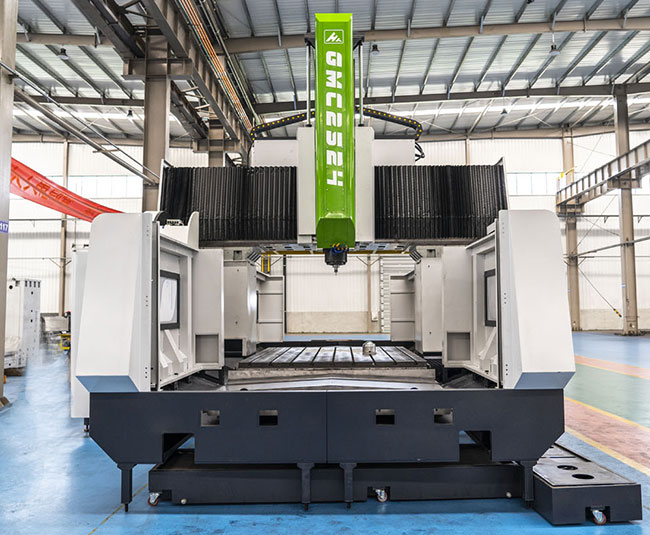

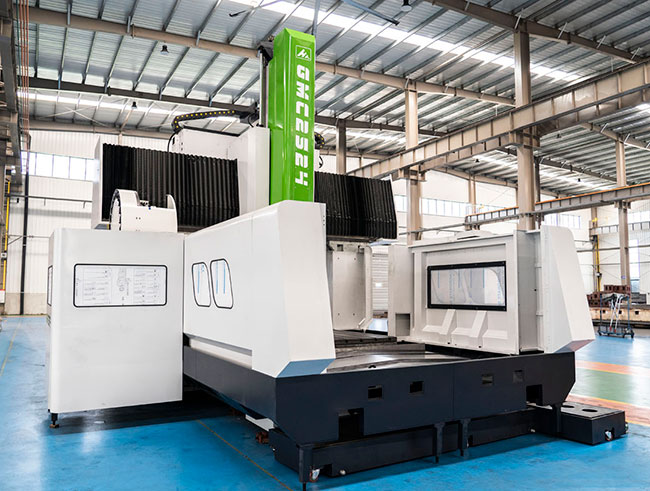

HLC3024龍門加工中心主要結構：
1.機體采用獨創的三維邊境結構設計，經有限元分析，使機體結構得到*大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
2.底座采用蜂窩交錯式加強筋設計，全係龍門機床的底座寬度都保持與工作台寬度一致，使其結構*加穩定。
3.立柱采用45°抗衝擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
4.橫梁采用我們獨創的駝背式立柱設計，能有效的防止龍門橫梁變形下垂。
5.采用蜂箱式設計，提高了工作台厚度，增加了工作台剛性，使之承載*大*穩。
6.滑座為45°階梯斜軌設計，承載與導向的直線導軌不對稱排列使其分工各有不同，*大程度減少Z軸重量對龍門橫梁的影響，又提高了整個Y軸的精度。
7.滾珠絲杠為外循環插管式螺母為加長型設計，有效防止絲杠過長造成的下垂問題。滾珠絲杠兩端采用預配鎖緊螺母結構，有效的防止了鎖緊螺母的鬆動。
8.外防護采用四開門設計(龍門加工中心三開門設計)，兩側為推拉門，前後為貫通式對開門，極大方便客戶上下工件。龍門橫梁有樓梯式檢修平台，極大方便對Z、Y軸的檢測維修與保養。
9.X軸采用支撐式滑輪組內防護，有效的支撐了防護的重量，在防護運動時，始終保持與導軌的平行，不易產生變形防水可靠性得到提高，壽命得到了提高。Y軸采用了全封閉耐腐蝕的風琴式防護，具有防護效果好封閉效果好等特點。
10.采用我們獨創的主動式潤滑係統，由數控係統直接控製油泵出油，真正做到了按需注油，並且可以感知機床油路所產生的問題及時為客戶產生預警防止機床損壞。
標準配置
日本發那科係統台灣絲杠日本NSK軸承台灣增壓缸台灣鎖緊螺母等
選配係統部件
台灣新代係統北京凱恩帝係統西門子828D840D
可根據客戶要求專業設計開發數控設備及加工中心
| HLC3024 | 規 格參數 |
| X、Y、Z坐標行程 | 3000 mm*2600mm*1000mm |
| 兩立柱之間*大寬度 | 2400 mm |
| 主軸端麵至工作台上平麵距離 | 150～1150mm |
| X、Y、Z切削進給量 | 0～5000 mm/min |
| 工作台規格（長×寬） | 3200 mm*2000mm |
| 工作台*大載重 | 10000kg |
| 工作台T型槽（槽數×槽寬×槽距）台麵淬火 | 9mm*22mm*200mm |
| X、Y快速進給速度 | 12m/min |
| Z快速進給速度 | 10m/min |
| 主軸轉速範圍 | 50-6000 r/min |
| 主軸錐孔 | BT50-150 |
| 圓盤式/鏈式刀庫（數控銑不含刀庫） | BT50-24T |
| *大刀具直徑 | 空刀Φ250 滿刀Φ125 |
| *大刀具長度 | 400mm |
| *大刀具重量 | 16kg |
| 刀庫形式 | 圓盤式/鏈式 |
| 主軸電機 | 18.5/22KW |
| 重複定位精度 | 500mm/+ 0.005mm |
| 定位精度 | 500mm/+0.0075mm |
| 數控係統 | 台灣新代/日本發那科 |
| 使用源氣壓力 | 0.8 MPa |
| 電器容量 | 36kW |
| 機床輪廓尺寸（L×W×H） | 9000 mm*5600 mm*5200mm |
| 機床重量 | 38000 kg |
