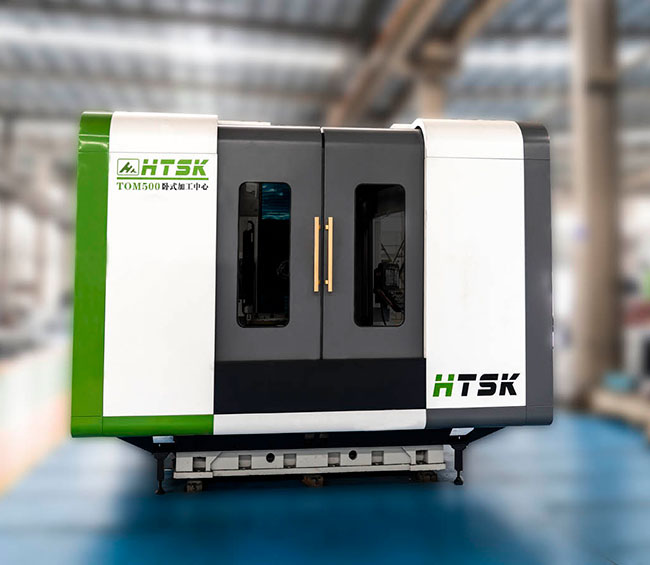

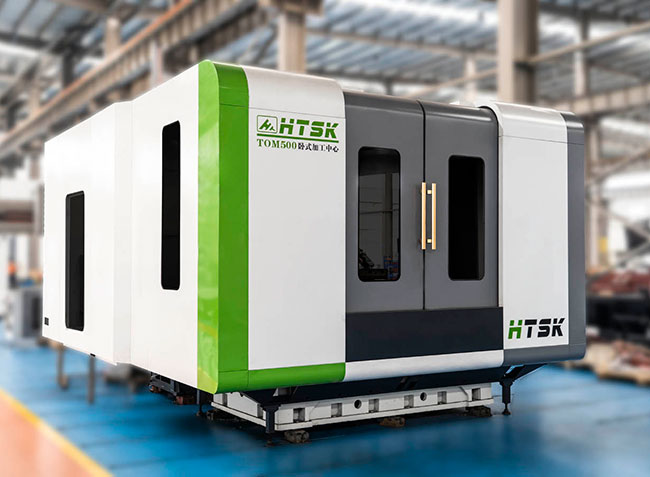

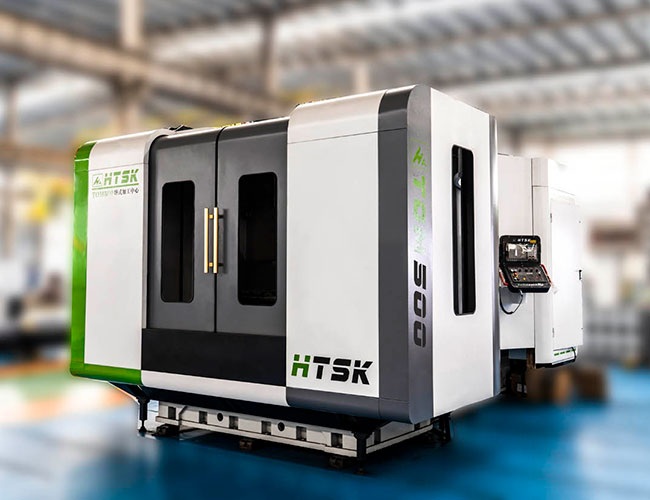

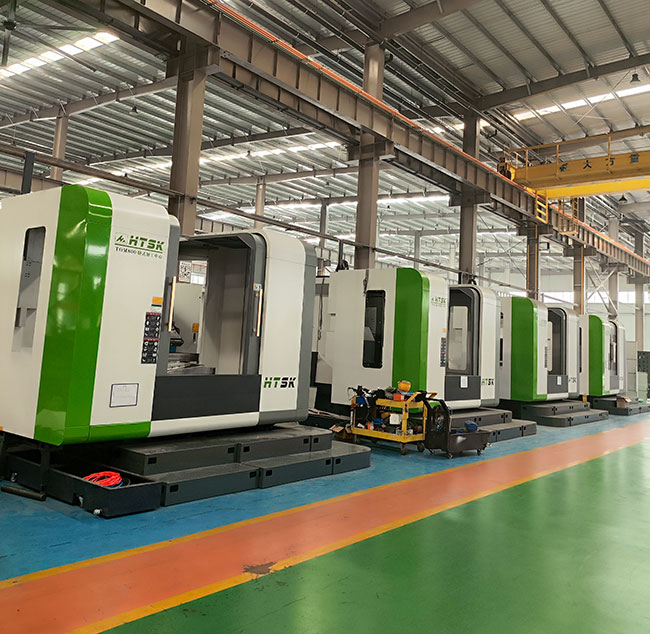

一、TOM500臥式加工中心的典型結構
500臥式加工中心的“500”通常指其旋轉工作台為500毫米，屬於中型加工設備。采用倒T動柱結構，工作台可以在水平方向上進行移動(X軸)，而主軸則可以在垂直方向上進行移動(Y軸)。
其核心結構設計包括：
臥式主軸布局：主軸軸線與工作台平行，切屑自然下落，避免堆積影響加工精度。
四軸聯動係統：標配X/Y/Z三軸+B軸回轉工作台，支持複雜曲麵的多角度加工。
箱中箱結構床身：采用高剛性鑄鐵材料，內部筋板蜂窩狀設計，抗震性能提升30%以上。
應用領域
主要應用於機械加工行業，如汽車製造、機床製造、模具生產。適用於中小型箱體、閥體及各種複雜零件的精密加工。
二、TOM500臥式加工中心技術參數
TOM500 | 規 格 |
數控工作台規格 | 工作台麵積500*500 工作台數量 1個 最小分割精度 1°/0.001° |
X坐標行程 | 900mm |
Y坐標行程 | 700mm |
Z坐標行程 | 800mm |
主軸中心線到工作台距離 | 0-700mm |
主軸鼻端至工作台中心距離 | 150-950mm |
工作台最大回轉直徑 | 1000mm |
X、Y、Z切削進給量 | 1～6000 mm/min |
主軸轉速範圍 | 50～6000 r/min |
主軸錐孔 | BT50φ190mm |
主軸電機 | 15/18.5KW |
X伺服電機 | 3.9KW |
Y伺服電機 | 3.9KW |
Z伺服電機 | 4.4KW |
XYZ絲杠 | Φ55mm |
重複定位精度 | 300mm/±0.005mm |
定位精度 | 300mm/±0.0075mm |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | （約）4900x4700x3200mm |
重量 | 14.5T |
